Erdkabel für Gartenbeleuchtung verlegen: Kabeltyp, Tiefe und Sicherheit

Einleitung

Die richtige Gartenbeleuchtung verwandelt jeden Außenbereich in einen einladenden Ort – ob für abendliche Entspannung auf der Terrasse oder zur sicheren Wegebeleuchtung im Garten. Wer sich für eine kabelgebundene Lösung mit Stromversorgung entscheidet statt auf Solar-Alternativen auszuweichen, steht schnell vor einer zentralen Frage: Wie verlegst du Erdkabel sicher, normgerecht und ohne spätere Schäden?

Dieser Ratgeber zeigt dir, welche Kabeltypen wirklich geeignet sind, in welcher Tiefe du die Kabel vergraben musst, welche Sicherheitsmaßnahmen unverzichtbar sind und wie du häufige Anfängerfehler vermeidest. Damit deine Beleuchtung im Garten zuverlässig funktioniert – Jahr für Jahr.

Definition und Grundlagen: Was ist ein Erdkabel und wann ist es sinnvoll?

Ein Erdkabel für Gartenbeleuchtung ist ein speziell isoliertes und geschütztes Stromkabel, das unter der Erde verlegt wird, um Gartenleuchten mit Strom zu versorgen. Im Gegensatz zu oberirdischen Kabeln muss es extreme Belastungen aushalten: Bodenfeuchtigkeit, Temperaturwechsel, mechanische Beschädigungen durch Grabung oder Wurzeldruck sowie UV-Strahlung – auch wenn es unter der Erde liegt, können Oxidationsprozesse stattfinden.

Die meisten Heimgärtner verwechseln häufig das Standard-Elektrokabel (NYM – Nullleiter-Mantelleitung) mit einem echten Erdkabel (NYY oder NYCWY). Das ist ein kritischer Fehler: NYM-Kabel sind für den Einsatz unter der Erde nicht zugelassen. Sie können aufquellen, die Isolierung beschädigt werden, und es entsteht ein Kurzschlussrisiko.

Wann ist ein verlegtes Erdkabel sinnvoll?

• Bei dauerhafter, fest installierter Außenbeleuchtung Garten, die täglich genutzt wird
• Wenn du viele Leuchten an verschiedenen Stellen versorgen möchtest (Wegebeleuchtung, Strahler, Sockelleuchten)
• Bei der Einrichtung einer professionellen Beleuchtung für den Garten im Neubau oder Umbau
• Für Bereiche, wo Solarlampen und Batterieleuchten nicht ausreichen

Alternativ gibt es auch oberirdische Verlegung in Rohren oder Leerrohren – das ist flexibler, aber optisch weniger elegant.

Welches Erdkabel ist für Gartenbeleuchtung geeignet?

Das richtige Kabel auszuwählen ist die Basis für sichere Gartenbeleuchtung – der Kabeltyp bestimmt, wie lange deine Installation hält. Hier sind die wichtigsten Varianten:

NYY-Kabel (das Standard-Erdkabel)

NYY steht für eine zweiadrige oder mehradrige Kabelart mit besonderer Isolierung und Außenmantel. Das "Y" im Namen signalisiert, dass dieses Kabel für den Einsatz unter der Erde zugelassen ist. Die Isolierung hält extremer Bodenfeuchte stand, und der Außenmantel schützt vor Beschädigungen durch Steine oder Geräte.

Für typische Gartenbeleuchtung reichen meist 1,5 mm² oder 2,5 mm² Leiterquerschnitt aus – das hängt von der Stromstärke ab, die deine Leuchten insgesamt benötigen. Eine Faustregel: Wenn du mehrere 50-Watt-Strahler betreibst, solltest du eher zur 2,5 mm² greifen.

NYCWY-Kabel (robustere Variante)

Dieses Kabel ist eine noch widerstandsfähigere Version und wird häufig dort eingesetzt, wo extreme Anforderungen herrschen – beispielsweise in sehr feuchten Böden oder bei vorgesehener Langzeitnutzung über 20+ Jahre. Der Aufpreis ist minimal, aber die Haltbarkeit ist deutlich höher.

Gummikabel (H07RN-F)

Spezialisierte Gummikabel für Außenbereich und Erdverlegung sind ebenfalls eine Option, werden aber weniger häufig bei Gartenbeleuchtung genutzt. Sie sind flexibler und robuster gegen Abrieb, kosten aber deutlich mehr.

Was du NICHT verwenden darfst

• NYM-Kabel: Nur für Innenräume und oberirdische Verlegung zulässig
• H05VV-F Kabel: Das Standard-Verlängerungskabel – bitte nicht im Erdreich
• Nicht isolierte Drähte oder alte Kupferdrähte: Lebensgefährlich

Kabelquerschnitt: Wie viel Ampere brauchst du wirklich?

Die richtige Dimensionierung ist entscheidend. Ein zu dünnes Kabel führt zu Spannungsabfall und erhöhtem Stromverbrauch; ein zu dickes ist teuer und schwer zu handhaben.

Faustregel nach Leistung:

• bis 10 Watt Gesamtleistung: 1,0 mm² ausreichend
• 10–20 Watt: 1,5 mm²
• 20–50 Watt: 2,5 mm²
• 50–100 Watt: 4,0 mm² (z. B. mehrere Strahler)
• über 100 Watt: 6,0 mm² oder Rat vom Elektriker einholen

Wichtig: Auch die Verlegungslänge spielt eine Rolle. Je länger das Kabel, desto stärker der Spannungsabfall. Bei Kabellängen über 30 Meter solltest du eine Nummer größer wählen.

Die richtige Verlegetiefe: Wie tief müssen Stromkabel in die Erde?

Die Verlegetiefe ist eine der häufigsten Fehlerquellen – zu flach, und das Kabel wird beim Umgraben beschädigt; zu tief, und du machst unnötige Arbeit.

Empfohlene Verlegetiefen nach Nutzung

Im privaten Garten (häufig begangen, aber nicht mit Fahrzeugen befahren):

• Mindestens 60 cm Verlegetiefe
• In manchen Regionen wird auch 50 cm akzeptiert, wenn das Kabel in einem schützenden Kunststoffrohr liegt

In Bereichen mit gelegentlichem Spatengebrauch (Gemüsebeet, Pflanzflächen):

• 80 cm oder mehr, oder besser: Leerrohre nutzen

Unter Gehwegen, Treppen oder Einfahrten:

• Mindestens 100 cm oder in robustem Schutzrohr (z. B. Stahlwellrohr)

Unter Rasenflächen ohne intensive Nutzung:

• 60 cm reichen aus, wenn keine Geräte eindringen

Markierung und Dokumentation

Vergiss nicht, nach dem Verlegen die Lage des Kabels zu dokumentieren! Eine einfache Skizze oder ein Foto mit Maßen spart dir später Ärger. Manche Gärtner markieren den Kabelweg auch mit Kunststoffmarkierungsbändern in 60–80 cm Tiefe oder einem oberirdischen Warnzeichen.

Schritt-für-Schritt Anleitung: Wie du dein Erdkabel richtig verlegst

Schritt 1: Planung und Materialsammlung

1. Zeichne einen Plan deines Gartens mit den geplanten Leuchtenpositionen
2. Berechne die benötigte Kabellänge (immer 10–15 % Puffer addieren)
3. Wähle den Kabeltyp und Querschnitt nach den vorherigen Richtlinien
4. Besorge zusätzlich:
   • Kunststoffschutzrohr oder Wellrohr (optional, aber empfohlen)
   • Drahtmarkierungsband
   • Kabelverbinder oder -muffen (wasserdicht!)
   • Feuchtigkeitstrennmittel oder Isolierband

Schritt 2: Graben und Vorbereitung des Grabens

1. Markiere die geplante Kabeltrasse mit Pfosten oder Schnur
2. Grabe einen Graben mit mindestens 60 cm Tiefe – gerader Verlauf ist leichter zu dokumentieren und zu reparieren
3. Entferne scharfkantige Steine aus dem Grabenbett
4. Bei sehr steinigem oder verdichttem Boden: Eine 5–10 cm Sandschicht unten als Polster ausbringen

Schritt 3: Rohr verlegen (optional, aber empfohlen)

1. Verlege das Schutzrohr oder Wellrohr im Graben
2. Fixiere es mit Sand oder weichem Material
3. Ziehe dein Erdkabel durch das Rohr ein (mit einer Zugschnur, wenn nötig)

Das Rohr bietet mehrere Vorteile:

• Schutz vor mechanischen Beschädigungen
• Leichtere Reparatur oder Austausch später
• Besserer Schutz vor Bodenfeuchtigkeit und Wurzeln

Schritt 4: Kabel verlegen

1. Verlege das Kabel ohne Drehungen und Knoten
2. Verwende Kabelschuhe oder Verbinder, um separate Kabel zu verbinden (nur wasserdichte Typen!)
3. Markiere das Kabel mit einem Drahtmarkierungsband etwa 10 cm über dem Kabel
4. Lass 20–30 cm Kabel an der Leuchtenstelle überstehen (später kürzen)

Schritt 5: Überdeckung und Kennzeichnung

1. Überdecke das Kabel mit 10 cm Sand (auch wenn es im Rohr liegt)
2. Verlege ein farbiges Warnband (Kunststoff-Markierungsband) 20–30 cm über dem Kabel
3. Überdecke alles mit Erde
4. Verdichte die Erde leicht

Schritt 6: Sichtbare Kabelführung

1. Überprüfe, ob das Kabel vom Verteilerkasten bis zum Graben sicher isoliert ist
2. Über der Erde führst du das Kabel am besten durch eine Rohrleitung an der Hauswand oder in einem Kabelkanal (optisch ansprechender, sicherer vor UV-Strahlung)
3. Alle oberirdischen Teile benötigen UV-beständige Isolierung

Sicherheitsmaßnahmen: Wie du Unfälle und Schäden vermeidest

Elektrizität im Garten ist kein Spielzeug. Hier sind die wichtigsten Sicherheitsregeln:

Fehlerstromschutzschalter (RCD/FI-Schalter)

Ein RCD mit maximal 30 mA Auslösestrom ist Pflicht für alle Außenstromkreise. Dieser Schalter unterbricht den Stromkreis innerhalb von Millisekunden, wenn Feuchte eindringt. Installiere diesen im Hauptverteilkasten oder auf einer separaten Außenstrombox.

Überstromschutz (Sicherungsautomaten)

Der Stromkreis muss mit einem Leitungsschutzschalter (LS-Schalter) oder Sicherung passend zum Kabelquerschnitt geschützt sein:

• 1,5 mm² → max. 10–16 A Sicherung
• 2,5 mm² → max. 16–20 A Sicherung
• 4,0 mm² → max. 20–25 A Sicherung

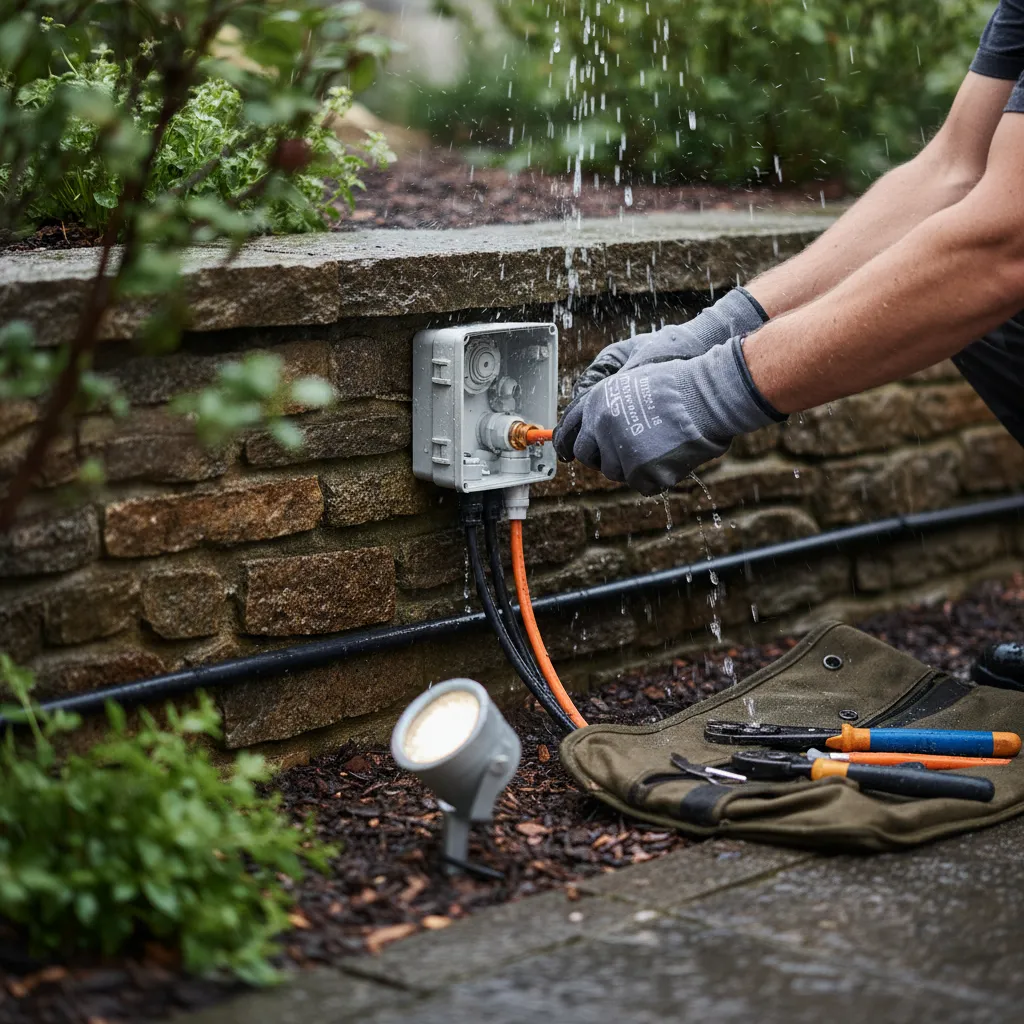

Wasserdichte Verbindungen und Anschlüsse

• Verwende nur IP67-zertifizierte Steckverbinder (oder besser IP68)
• Alle Anschlussstellen im Freien müssen mit spezieller Feuchteabdichtung versehen sein
• Nutze Isoliermittel oder spezielle Dichtmassen für Kabelverbindungen unter der Erde
• Nie! einfach Isolierband verwenden – das ist unzureichend

Erstickungs- und Verschüttungsschutz

• Das Kabel darf nicht gequetscht oder eingeklemmt werden
• Feste Krümmungsradien beachten (Hersteller-Angaben beachten)
• Kein Kabel unter Pflanztrögen oder Hochbeeten ohne Schutzrohr verlegen

Tiere und Wurzeldruck

• Dachziegel oder Betonplatten über dem Kabel schützen vor Nagern
• In Wurzelbereichen von Bäumen: Kunststoffrohr zwingend notwendig
• Regelmäßige Sichtprüfung oberirdischer Teile auf Beschädigungen

Häufige Fehler: Was du vermeiden solltest

Fehler 1: Das falsche Kabel verwenden

Das Problem: NYM-Kabel oder einfache Verlängerungskabel unter der Erde verlegen. Das Resultat: Kurzschlüsse nach wenigen Monaten bis Jahren, Ausfälle, Brände.

Die Lösung: Nutze nur zugelassene Erdkabel (NYY, NYCWY). Kosten sparen lohnt sich hier nicht.

Fehler 2: Zu geringe Verlegetiefe

Das Problem: Viele Anfänger verlegen das Kabel nur 30–40 cm tief. Beim ersten Umgraben ist das Kabel beschädigt.

Die Lösung: 60 cm ist Minimum, 80+ cm ist besser. Dokumentieren nicht vergessen.

Fehler 3: Keine wasserdichter Verbindungen

Das Problem: Mit normalem Isolierband verbundene Kabel – Wasser dringt ein, Korrosion entsteht, Ausfälle folgen.

Die Lösung: IP67-Verbinder mit spezieller Abdichtung verwenden.

Fehler 4: Kein RCD-Schutz installieren

Das Problem: Personen können ernsthaft verletzt werden, wenn Feuchtigkeit ins System gelangt und es zu Stromschlägen kommt.

Die Lösung: Ein 30-mA-RCD ist Pflicht und kostet wenig.

Fehler 5: Mangelnde Planung von Zugänglichkeit

Das Problem: Das Kabel wird verlegt, ohne zu wissen, wo später Reparaturen möglich sind. Beschädigungsstellen lassen sich nicht finden oder austauschen.

Die Lösung: Markierungsbänder verwenden, Pläne zeichnen, Rohre für einfachen Austausch nutzen.

Fehler 6: Zu dünnes Kabel dimensionieren

Das Problem: Spannungsabfall, flackernde Lichter, überlasteter Stromkreis.

Die Lösung: Lieber eine Nummer größer wählen – der Kostenunterschied ist gering.

Kosten: Was kostet das Verlegen von Erdkabeln?

Die Gartenbeleuchtung Kosten hängen stark von deiner Situation ab. Hier eine grobe Übersicht:

Material (für etwa 50 m Gartenbeleuchtung mit Strom):

• NYY 2,5 mm² Kabel (50 m): 50–100 €
• Kunststoffschutzrohr (50 m, optional): 40–80 €
• Markierungsband, Verbinder, Zubehör: 20–40 €
• RCD-Schalter (im Haus installiert): 30–70 €
• Summe Material: ca. 140–290 €

Arbeit (wenn Fachmann beauftragt):

• Graben: 5–15 € pro laufender Meter (je nach Bodenbeschaffenheit)
• Kabel verlegen: 3–10 € pro Meter
• Anschlüsse herstellen: 50–150 € je Anschlussstelle
• Summe Arbeit für 50 m: ca. 400–900 €

Eigene Umsetzung spart Arbeitslohn, erfordert aber Zeit und handwerkliches Geschick. Für deine erste Gartenbeleuchtung mit einfacher Trasse ist Eigenarbeit völlig machbar.

Wartung und Lebensdauer

Wie lange hält eine verlegte Gartenbeleuchtung?

• NYY-Kabel: Bei korrekter Verlegung und Schutz 15–25 Jahre
• Mit RCD und Überspannungsschutz: Mehrere Jahrzehnte möglich
• Leerrohre: Ermöglichen Austausch ohne Neugraben

Jahrescheck:

• Prüfe oberirdische Anschlüsse auf Risse oder Verschleiß
• Überprüfe RCD-Schalter mit Testknopf
• Kontrolliere Leuchtenfassungen auf Rost oder Korrosion
• Reinige die Lampen im Garten von Schmutz (verbessert Lichtwirkung)

Alternativen zu Erdkabeln: Wann lohnt sich was?

Erdkabel sind nicht für jeden sinnvoll. Alternativen:

Solar-Gartenlampen:

• Kein Graben notwendig
• Kostenlos im Betrieb nach Anschaffung
• Lichtstärke begrenzt, im Winter schwach
• Ideal für Deko und Wegbeleuchtung

Oberirdische Kabel im Kabelkanal:

• Sichtbar, aber flexibler veränderbar
• Bessere Zugänglichkeit
• UV-Schutz erforderlich
• Optisch weniger elegant

Batterielampen und LED-Leuchten mit Akku:

• Maximale Flexibilität
• Begrenzte Laufzeit
• Ideal für temporäre Gartenlichter

Wer eine dauerhafte, professionelle Außenbeleuchtung Garten wünscht und regelmäßig helle Lichter braucht, kommt an Erdkabeln nicht vorbei.

Die richtige Beleuchtungsstärke: Lumen für Gartenbeleuchtung

Neben der technischen Installation ist auch die Beleuchtungsstärke ein wichtiges Thema. Wie viel Lumen brauchst du für dein Gartenprojekt?

Grobe Orientierung nach Funktion:

• Wegebeleuchtung/Orientierung: 50–200 Lumen pro Leuchte
• Arbeitsbereich (Terrasse, Sitzplatz): 300–800 Lumen
• Akzentbeleuchtung (Pflanzen, Wände): 100–400 Lumen
• Flächenausleuchtung großer Gartenbereiche: 1000+ Lumen (mehrere Strahler)

Moderne LED-Gartenleuchten geben diese Werte an. Vorteil: LED verbrauchen nur einen Bruchteil des Stroms von älteren Halogenstrahler – das bedeutet auch, dass dein Erdkabel weniger Leistung transportieren muss.

Für eine kleine Terrasse mit Stimmung reichen oft 3–5 LED-Leuchten à 200–300 Lumen aus – geringe Stromaufnahme, angenehmes Licht.

Fazit: So gelingt die professionelle Erdkabelverlegung

Erdkabel für Gartenbeleuchtung richtig zu verlegen ist keine Hexerei – mit der richtigen Planung und Vorsicht ist es auch für Anfänger machbar:

1. Nutze immer das richtige Kabel (NYY, NYCWY)
2. Verlege mindestens 60 cm tief, besser 80 cm
3. Nutze Schutzrohre, um Reparaturen später zu ermöglichen
4. Installiere einen RCD-Schutzschalter – es ist Pflicht und spart Leben
5. Verbindungen wasserdicht abdichten – nicht mit einfachem Isolierband
6. Dokumentiere die Kabeltrasse – mit Plan und Fotos
7. Wähle LED-Leuchten – stromsparend, langlebig, hell genug

Mit diesen Grundlagen schaffst du eine zuverlässige, sichere Gartenbeleuchtung mit Strom, die Jahre hält und deinen Außenbereich in neuem Licht zeigt. Egal ob für funkelnde Deko oder praktische Wegebeleuchtung – richtig gemacht ist Erdkabelverlegung eine lohnende Investition in deine Gartennutzung.
